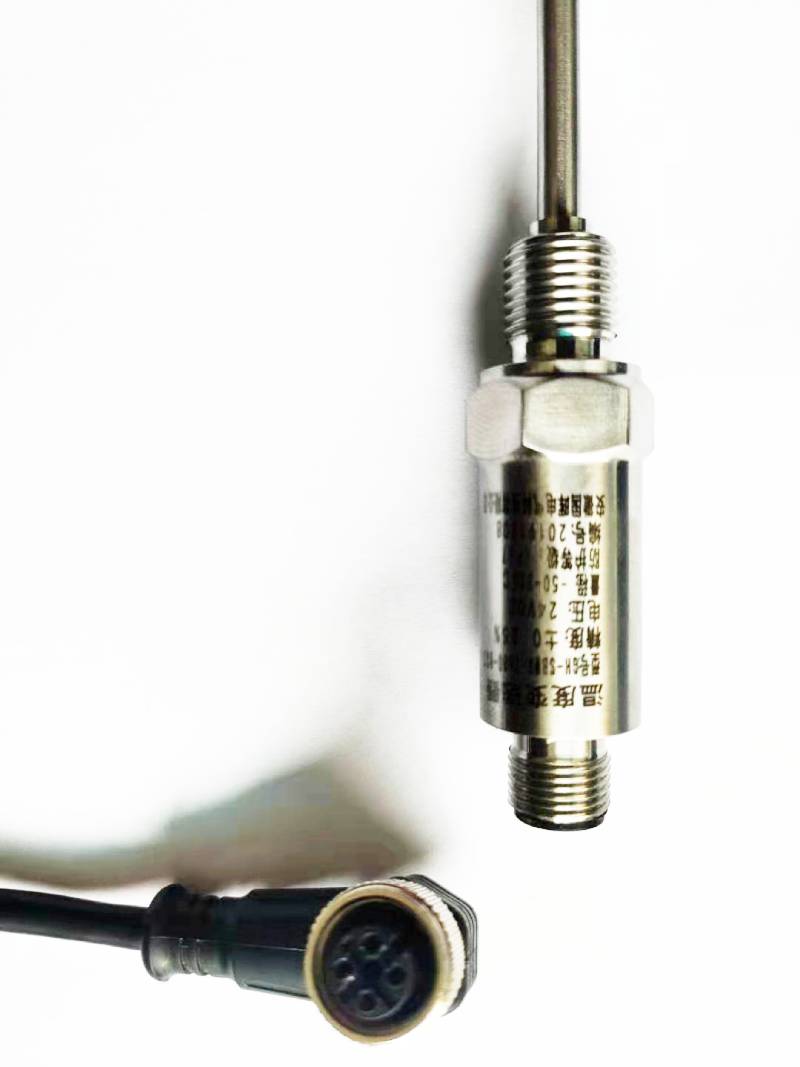

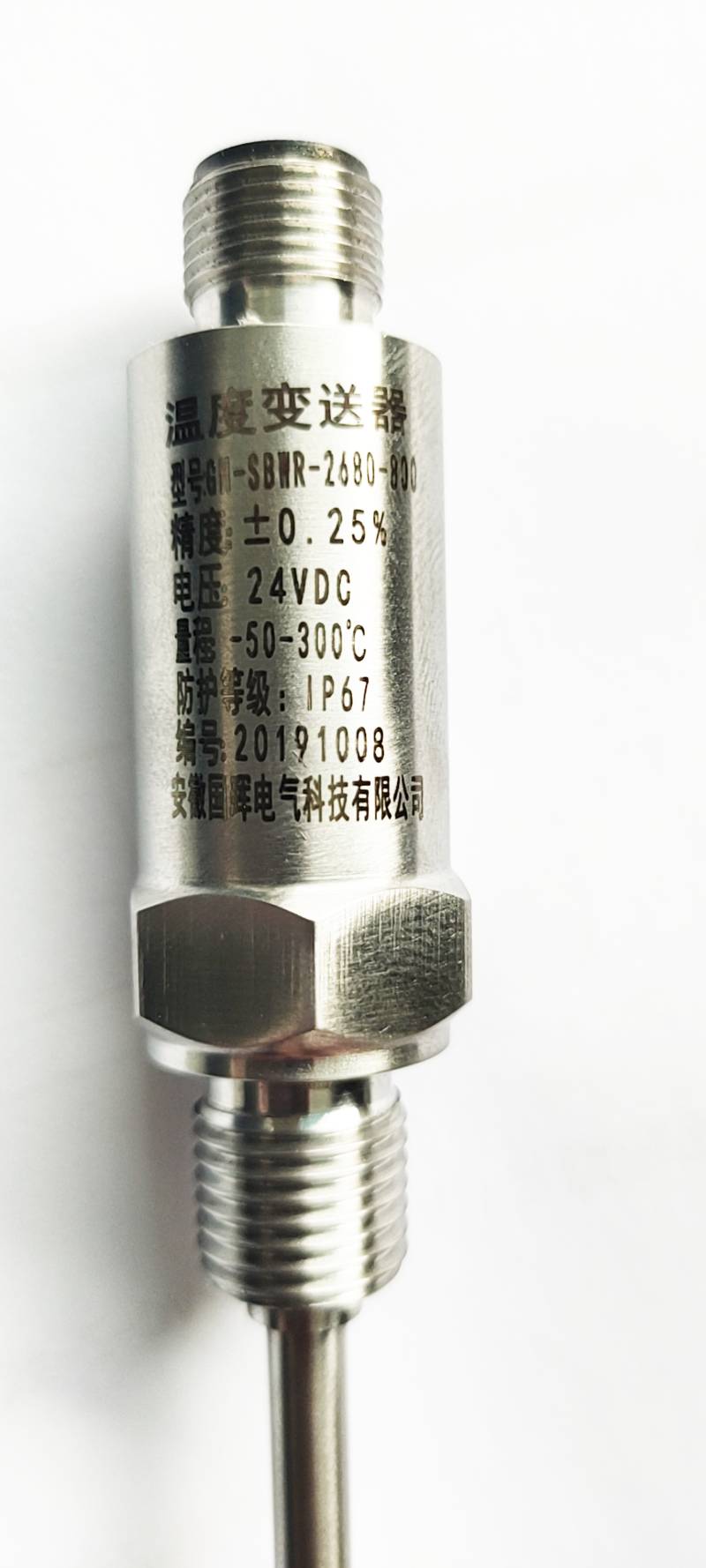

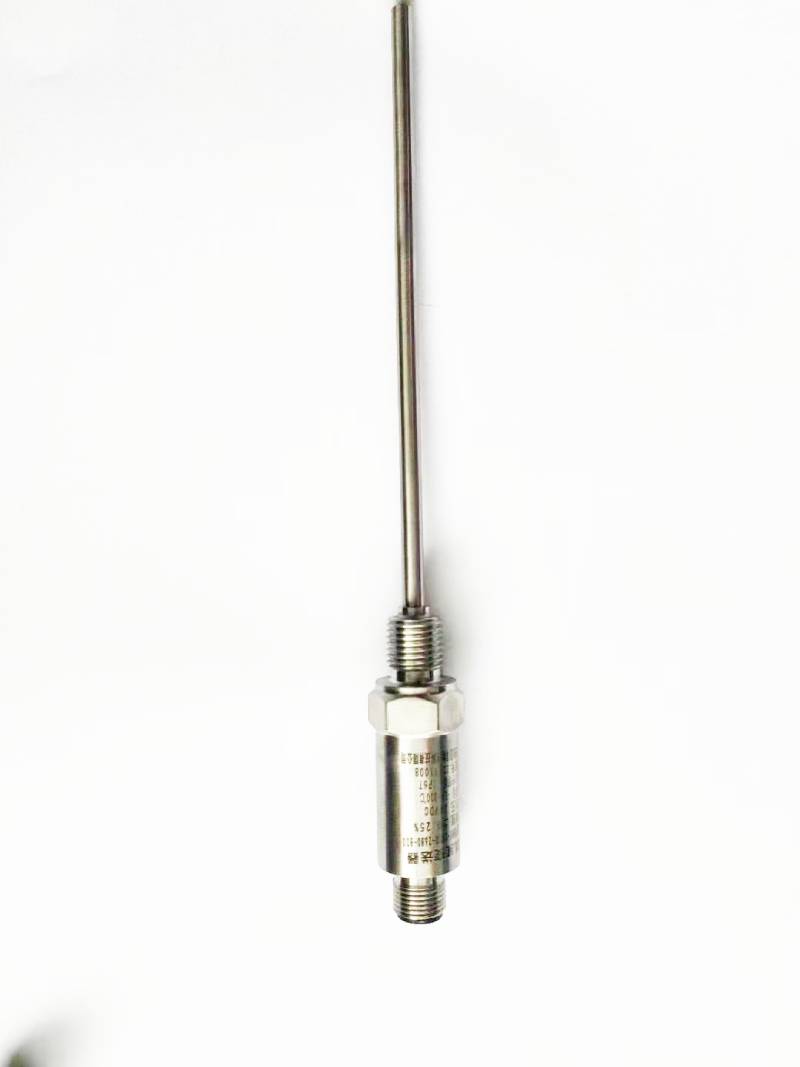

Температурный датчик

 Класс диаграммы температурного преобразователя

Структурный процесс

 Сигнальный процесс: Модуль M12 * 1 - 4M Применяется стандарт: DIN EN61076 - 2 - 101

 Процессный интерфейс: уплотнительная прокладка G A - EL: PTFE 14 * 18.6 * 1.5

 Контакт с средой: 316L

 Спецификация зонда: 5 мм.

 Длина конструкции: EL + 63 мм (EL настраивается)

 Процесс уплотнения: лазерная сварка

 Условия использования

 Сфера применения при контакте с 316L Материал не реагирует на жидкости и газы

 Сопротивление давлению [бар] * * Большой 300 бар

 Электрические данные

 Рабочее напряжение [V] DC24V

 Класс защиты IP67

 Выход сигнала в соответствии со стандартом DIN EN 60751, класс A 1 / 3B

 Защита от короткого замыкания

 Датчик pt100

 Измерение / определение диапазона

 Диапазон измерений - 50 ~ 120°C

 Разрешение 0.05

 Выход аналоговой величины 4 ~ 20Ma 24V контур DC24V + (1 #) DC24V - (2 #)

 Точность / отклонение

 Точность измерений ±0,25% MS

 Температурный дрейф 0,08% Годовой процент

 Отклонение датчика 0,05% (ISO90T)

 Время реакции

 Время реакции 0.1 ~ 0.5S

 Условия окружающей среды

 Температура окружающей среды - 45 ~ 150°С

 Температура хранения - 45 ~ 150°С

 Степень защиты корпуса IP67

 Сертификация / тестирование

 Электромагнитная совместимость

 Сейсмостойкость HV.4 ~ 6 собственная частота 500 Гц 2 недели

 Механическая вибрация 200 г (20 ~ 5000 Гц)

 Инструкции по монтажу и техническому обслуживанию

 1. Перед установкой проверьте, соответствует ли тип, диапазон и рабочий источник питания, указанный на этикетке и на месте, стабильному источнику стабилизации напряжения.

 2. Данный продукт устанавливается на трубопроводе (или стенке контейнера) без установки кронштейна.

 Когда среда является коррозионным газом (или жидкостью), особые требования могут быть обработаны и изготовлены в соответствии со специальной технологией для удовлетворения различных потребностей пользователей.

 4. Рекомендуется после длительного использования в соответствующий отдел измерения для калибровки, непрофессионалы не могут произвольно разобрать или распаковать, чтобы избежать повреждения.

 Краткое описание установочного вложения (с дополнением)

 Примечание: 1, продукт, прокладка, монтажная база и 5 - метровый специальный экранированный медный носитель сигнальный кабель с низким сопротивлением.

 При наличии особых потребностей обращайтесь к техническому персоналу при заказе.

 3. Особые условия работы, требующие специальной настройки, также пожалуйста, свяжитесь с техническим персоналом.

 Инструменты установки: открытые гаечные ключи или аналогичные функциональные инструменты.

 В зависимости от напряжения матрицы рекомендуется оставить прокладку толщиной 1,5 мм или на основе опыта.

 Электрическое соединение

 Модуль M2;  Сопротивление контакта 0 017 Ом

 Модуль подключения M2;  Сопротивление контакта 0 017 Ом

 Применение стандарта DINEN61076 - 2 - 101

 Гайка латунь никелирование

 Изолятор PA66 усиливает огнестойкость

 Диапазон температур - 45 ~ 150°С

 Комплектующий соединитель

 Способ прижима проводов: резьба

 Применимый кабель: 4 - 6 мм

 Контактный материал: бронзовое покрытие

 Изолятор: усиление огнестойкости PA66

 Класс защиты: IP67

 Длина провода L может быть настроена

Тип прямого соединения: тип соединения изогнутого соединения:

 M12 Показать класс диаграмм

 Таблица последовательности ступней M12 - Датчик последовательности ступней M12

 1 # - коричневый 1 # - коричневый DC24V +

 2 # - 2 # - DC24V -

 3 # - Синий 3 # = Синий

 4 # - 4 # -
