Первое, общее вступление

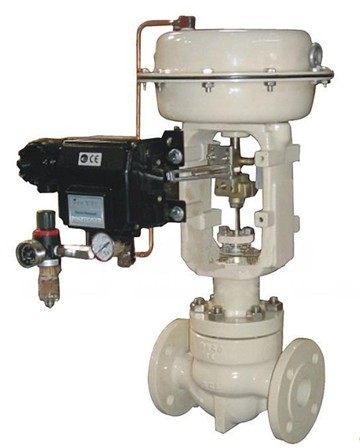

Пневматический регулирующий клапан GH-ZVP, GH-ZXP серии небольших пневматических мембран регулирует верхнюю направляющую конструкцию с многопружинным механизмом исполнения. С такими преимуществами, как структурная компактность, лёгкая масса, чувствительность к движению, обтекаемый канал, меньшая потеря давления, большая емкость клапана, точность и удобство при сносе. Широко используется для точного управления такими средами, как газ, жидкость, пар, технологические параметры, такие как давление, расход, температура и уровень жидкости остаются на заданном знаке. В частности, это относится к рабочим случаям, где допустимая разность давления на мелкие клапаны и спереди и сзади. Общий уровень давления в этой серии составляет PN10, 16, 25, 40, калибр DN15-150. Применя жидкост температур - 25 ℃ + 180 ℃. Утечк стандартн тем категор. Характеристики потока составляют комбинацию линейных и других процентов. Проектные единицы и пользователи могут выбирать в зависимости от конкретных условий работы.

Завод подвезеш продукт с местн GH-ZMAP, GH-ZMBP, GH-ZJHP (сперм небольш), GH-ZHAP, GH-ZHBP, GH-VP, GH-HTS, GH-ZHTS, GH-бсо, GH-HTS ждат одноместн регулир клапа эквивалентн. Одноместный регулирующий клапан в самоуправляемом клапане под кодовым названием P.

Во-вторых, инструкции для сборки модели

Конкретные модели имеют правило ZaPb-cd-e-f

A— Тип авторизации: V или X, соответственно, обозначает тело как двухсторонний или тройной клапан

B— Оригинальные серийные номера, такие как 31, 41, 45, 52 и т.д

C— Уровень стресса (MPa) : 10, 16, 25, 40

D— * K — открытый газ, B — открытый газ

E— Общий объезд 15, 25, 40, 50 и т.д

F— Коэффициент потока (водная среда)

Например: GH-ZVP31-10K-DN65-5 конкретно обозначает уровень давления PN10, и тело использует линейку VVF31 SIEMENS, калибр которой 65мм, коэффициент потока — пневматический регулирующий клапан 5- цилиндрового типа.

В-третьих, размер связи и критерии

& bull; Фрэнк по стандарту GB/T9113-2000(по умолчанию)

& bull; Дальность фланца определяется по GB12221-89(другие критерии должны быть указаны).

& bull; Исполнительный институциональный интерфейс газо: внутренняя резьбы M10x1(DN≤ 100), внутренняя резьба m16x1.5 (DN>100)

В-четвертых, установить и починить

1) установка

Первая, подготовка к установке

В связи с такими факторами, как регулирующий длительный транспорт, транспортировка, долговременное хранение клапанов, для общего случая необходимо *** * проверить внешний вид; Следите за повреждениями и отвинчиванием. Винт в загерметизированном месте должен быть прочным *** * для обеспечения надежного уплотнения, и винт, закрепленный на начинке, должен быть закреплен в надлежащем месте, с тем чтобы обеспечить как запечатывание начинки, так и не снижать точность механизма. Следует также проводить тесты на прочность, уплотнение, утечку и точность в тех случаях, когда важное использование или диэлектрическая среда является коррозионной, вредоносной средой.

B. Очистка труб перед установкой, установка фильтров и клапанов с боковой стороны клапана для удаления песчинок, ржавчины и других примеси.

2. Вопрос, который следует рассмотреть перед установкой:

Безопасность: безопасность персонала и оборудования во время монтажа, испытаний, операций и ремонта должны учитываться.

B: регуляторная производительность: необходимо обеспечить достаточное количество прямых полос у входа регулирующего клапана, и потеря давления в распределительной системе должна соответствовать давлению, которое регулирует выбор регулирующего клапана, с тем чтобы гарантировать, что необходимые возможности для обращения неизменны с характеристиками потока.

C. рук удобств для траха: клапа установк мест по вручн для оператор, оператор можеш посмотрет указател показыва в числов чтоб управля клапа. В случае ручного управления обходным клапаном с помощью обходного клапана, характеристики и маршрут обходного клапана должны соответствовать регулирующему клапану.

· доступность: следует учитывать возможность регулировать регулирующий клапан на месте для демонтажа и ремонта.

• регулирующий клапаны: регулирующие клапаны обычно устанавливают шунтирование для того, чтобы при сбоях в регулируемых клапанах или для восстановления регулирующих клапанов при ремонте регулирующих клапанов для регулирования непрерывного производства оборудования.

Три, установить.

Регулирующий клапан *** * хорошо вертикально установлен на трубопроводе, и при необходимости его можно установить вертикально, чтобы избежать горизонтальной установки по мере возможности. Вертикальный монтаж и клапаны должны поддерживаться как в крупных, так и в случае вибрации.

Б) избегайте сильного напряжения, когда тело установлено в трубе. Не коаксиальные причины

Направление потока среды должно соответствовать стреле на теле.

D. Установка регулирующих клапанов в *** * горизонтальных сегментах технологических распределительных труб с дренаж на входе или боковой стороне клапанов, с тем чтобы предотвратить появление феноменов водяного молота и получить более быстрый регулирующий эффект.

Источники кислорода должны быть сухими и без масла.

Регулирующие клапаны должны устанавливаться в местах, где температура окружающей среды не превышает -25 +550C.

ремонт

Ремонт регулирующих клапанов обычно включает в себя профилактические и ремонтные работы, а профилактические ремонтные работы — это плановый ремонт. Ремонт регулирующих клапанов обычно содержит следующее:

1, очистка клапана: регулирующий клапан, являющийся компонентом технологической трубопроводной линии, будет загрязнен технологической жидкостью для регулирующего клапана, который используется в нетоксичных средах, таких как пар, воздух, прочные газы, вода и т.д. Но для регулирующих клапанов, регулирующих токсичные, коррозирующие, взрывоопасные и радиоактивные загрязнения, необходимо сначала понять природу загрязняющих веществ, а затем выбрать соответствующий способ их очистки, чтобы не нанести ущерб ремонтникам.

Во-вторых, демонтаж клапана: для того чтобы проверить все части регулирующего клапана, чтобы определить диапазон для ремонта и замены, исполнительный механизм должен быть полностью отделен от клапана. Если компоненты регулирующего клапана ржавеют, они должны быть очищены от ржавчины до того, как они будут восстановлены. Но перед тем, как уничтожить ржавчину, нужно защитить всю механическую поверхность. Стержни клапана, стержни, гильза, гильза, стержни должны быть установлены *** ** в случае повреждения. Демонстранты должны использовать специальные инструменты.

Ремонт основных частей.

A. авторизация: лассе, коррозийное и изношенное тело обычно нуждается в замене. Мелкие ржавые пятна и изношенные поверхности можно починить механически.

B) стержень клапана, стержень клапана: поврежденная поверхность обычно заменена запчастями, предоставленными заводом для ремонта или замены стержня, который должен быть повреждён.

Ориентированная и герметичная поверхность клюшки СИ: новые компоненты должны быть заменены для реактивных исполнителей, которые могут быть использованы после надлежащего ремонта в позитивном исполнительном механизме.

D. Сжатая пружина: если есть дефект в такой силе воздействия, как трещина, то он должен быть заменен *** *.

Основные уязвимые элементы: заполнители, герметичные прокладки, O-образные кольца, мембраны. При каждом ремонте были удалены начинки, герметичные прокладки, O-образные кольца, которые были заменены на новые части. Мембраны должны быть проверены на наличие каких-либо трещин, старения или абляции, которые предвещают возможные сбои в будущем, и на основе результатов обследования должны быть определены, будут ли заменены. *** ** дополнительные 2 — 3 года, чтобы заменить диафрагму.

4, собрать и отладить

Сборка регулирующих клапанов не является сложной. Обратите внимание на точную пару, где болты равномерно закручены по диагонали, и выбраны подходящие смазки для точек трения исполнительный механизм и клапана.

Сборные регулирующие клапаны должны экспериментировать в соответствии с проектами и методами производства продукции в соответствии с стандартами продукции, и в течение этого периода они могут более точно скорректировать пломбу пломб, закрытие клапанов и фиксатор клапанов.

В случае заказа пользователь должен предоставить следующую информацию:

& bull; Регулировать название клапана, модель, применение

& bull; Общий путь (mm), общее давление (MPa), температура труда и диапазон

& bull; Давление до клапана, давление после клапана

& bull; Название и состояние среды, расход среды

& bull; Режим работы коммутатора (открытый или закрытый), давление воздуха (источник)

& bull; Просьба:

Электрические фиксаторы клапанов, фильтрующие фильтры воздуха, электромагнитные клапаны, предохранительные клапаны, клапаны, клапаны, клапаны, клапаны, клапаны и т.д.

& bull; Согласно стандарту гильдии гильдии.

& bull; Если нет, то моя компания будет поставлять их по правилам GB12221-89.

& bull; Другие особые требования (например, требования к устойчивости к затмения, требования по предотвращению взрыва, требования уровня утечки и т.д.)
